Шариковые против роликовых: какие подшипники лучше для разных задач

2021-06-25


i-1Практическое руководство по выбору подшипников для автомобилей, бытовой техники и промышленного оборудования

Конструктивные различия: форма определяет функцию

Шариковые подшипники используют сферические тела качения, которые контактируют с дорожками качения в точках. Эта особенность обеспечивает минимальное трение и высокую скорость вращения, но ограничивает грузоподъемность. Точечный контакт создает высокое удельное давление, что может привести к быстрому износу при превышении номинальных нагрузок.

Роликовые подшипники имеют цилиндрические тела качения, которые контактируют с дорожками по линии. Линейный контакт распределяет нагрузку на большую площадь, что значительно увеличивает грузоподъемность. Однако такая конструкция создает большее трение и ограничивает максимальную скорость вращения из-за повышенного тепловыделения.

Геометрия контакта влияет на распределение напряжений в материале подшипника. В шариковых подшипниках максимальные напряжения концентрируются в небольшой зоне контакта, что требует высококачественной термообработки стали. Роликовые конструкции распределяют напряжения более равномерно, что позволяет использовать менее дорогие материалы без потери надежности.

Направляющие элементы также различаются по конструкции. Сепараторы в шариковых подшипниках могут быть штампованными или массивными, в зависимости от условий эксплуатации. Роликовые подшипники часто используют массивные латунные или стальные сепараторы, которые лучше справляются с высокими нагрузками и обеспечивают точное позиционирование роликов.

Возможности компенсации перекосов существенно различаются между типами. Шариковые подшипники допускают угловые отклонения до 2-4 градусов без критического снижения ресурса. Роликовые подшипники более чувствительны к перекосам из-за линейного контакта, что требует более точной установки и жесткой конструкции корпуса.

Выбор конкретного типа подшипника должен основываться на комплексном анализе условий эксплуатации и требований к оборудованию. Современный рынок предлагает широкий ассортимент как шариковых, так и роликовых подшипников различных производителей и классов точности. При закупке подшипников важно учитывать не только технические характеристики, но и репутацию поставщика, наличие сертификатов качества и гарантийные обязательства. Интернет-магазин подшипников и другие специализированные поставщики обычно предоставляют техническую поддержку при выборе оптимального решения для конкретного применения. Правильный выбор подшипника на этапе проектирования позволяет избежать дорогостоящих модификаций и внеплановых ремонтов в процессе эксплуатации оборудования.ическое оборудование требует особо надежных подшипников с длительным ресурсом. Ветрогенераторы используют крупногабаритные роликовые подшипники в главных валах для восприятия нагрузок от лопастей. Турбины электростанций применяют комбинированные подшипниковые узлы с шариковыми подшипниками для радиальных нагрузок и роликовыми упорными для осевых усилий.

Эксплуатационные характеристики в цифрах

Параметр Шариковые подшипники Роликовые подшипники Применение
Максимальная скорость До 40,000 об/мин До 15,000 об/мин Шпиндели станков / Редукторы
Радиальная нагрузка 100% 150-300% Легкие механизмы / Тяжелые машины
Осевая нагрузка 80-120% 30-50% Упорные узлы / Радиальные передачи
Точность позиционирования ±2-5 мкм ±5-15 мкм Прецизионное оборудование / Общемашиностроение
Срок службы при номинальной нагрузке 8,000-15,000 часов 20,000-40,000 часов Быстроходные узлы / Силовые передачи

Скоростные характеристики шариковых подшипников превосходят роликовые в 2-3 раза благодаря меньшему трению качения. Критическая скорость определяется центробежными силами, действующими на тела качения. Шарики имеют меньшую массу и лучше сбалансированы, что позволяет достигать экстремальных скоростей в прецизионных шпинделях.

Грузоподъемность роликовых подшипников значительно превышает шариковые аналоги того же размера. Увеличенная площадь контакта позволяет воспринимать нагрузки в 2-4 раза больше при сохранении расчетного ресурса. Коэффициент нагрузки для роликовых подшипников может достигать 0.8-0.9 от предельного значения, в то время как для шариковых рекомендуется не превышать 0.5-0.6.

Температурный режим работы также различается между типами. Шариковые подшипники лучше отводят тепло благодаря меньшему трению, что позволяет работать при температурах до +150°C без специальных мер. Роликовые подшипники требуют более эффективного охлаждения и ограничиваются температурой +120°C в стандартном исполнении.

Виброакустические характеристики играют важную роль в выборе типа подшипника. Шариковые конструкции генерируют меньше шума и вибраций благодаря плавному качению сферических элементов. Роликовые подшипники создают характерный шум от периодического входа и выхода роликов из-под нагрузки, что может быть критично для прецизионного оборудования.

Жесткость подшипникового узла определяет точность позиционирования и виброустойчивость механизма. Роликовые подшипники обеспечивают в 3-5 раз большую радиальную жесткость благодаря линейному контакту. Это критично для станков и тяжелого оборудования, где деформации под нагрузкой недопустимы.

Области применения: правильный выбор для каждой задачи

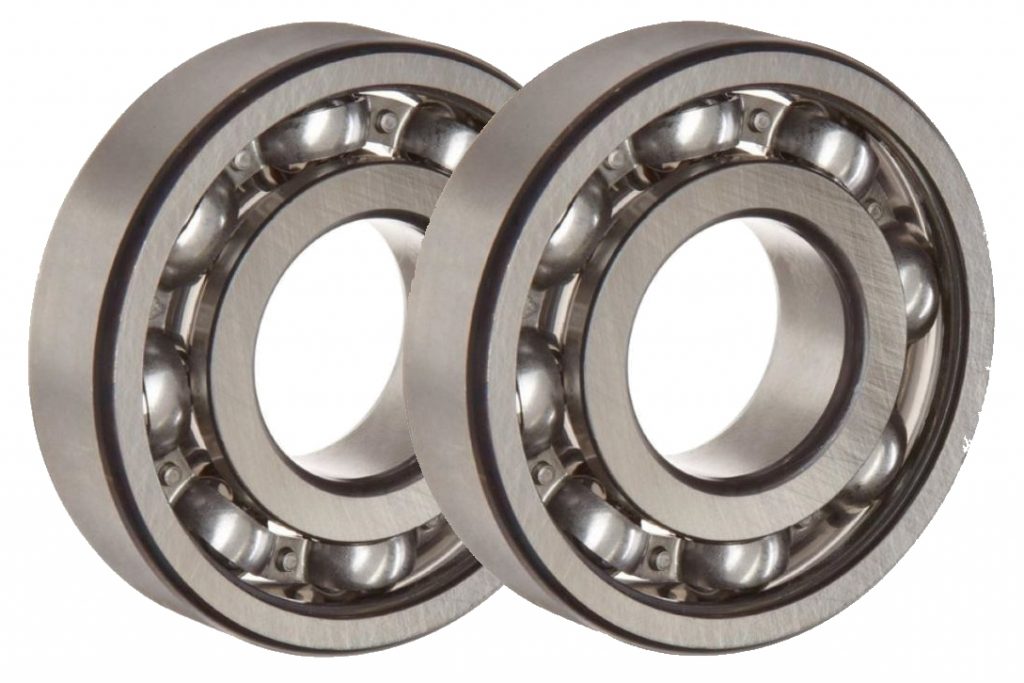

x2h1l9z8v0gyeqlcs377t56rm8dji0laАвтомобильная промышленность использует оба типа подшипников в зависимости от узла применения. Ступичные подшипники современных автомобилей преимущественно роликовые, так как должны выдерживать большие радиальные нагрузки от веса автомобиля и боковые силы при поворотах. Коробки передач используют комбинацию типов: шариковые для высокоскоростных промежуточных валов, роликовые для первичных и вторичных валов с высокими нагрузками.

Бытовая техника отдает предпочтение шариковым подшипникам из-за требований к низкому шуму и высокой скорости. Стиральные машины используют шариковые подшипники в барабанных узлах для обеспечения плавного вращения на высоких оборотах отжима. Пылесосы и фены требуют высокоскоростных шариковых подшипников, способных работать при 20,000-30,000 об/мин.

Промышленное оборудование требует индивидуального подхода к выбору типа подшипника. Металлообрабатывающие станки используют высокоточные шариковые подшипники в шпинделях для обеспечения точности обработки. Прокатные станы и дробильное оборудование применяют мощные роликовые подшипники, способные выдерживать ударные нагрузки до 500% от номинальных.

Авиационная и космическая техника предъявляет особые требования к подшипникам. Турбины авиадвигателей используют специальные шариковые подшипники с керамическими телами качения для работы при экстремальных температурах и скоростях. Системы управления самолетов требуют прецизионных шариковых подшипников с точностью позиционирования до 1 мкм.

Спортивное и развлекательное оборудование также имеет специфические требования. Скейтборды и роликовые коньки используют миниатюрные шариковые подшипники стандарта 608, оптимизированные для высоких скоростей и минимального сопротивления качению. Велосипедные втулки применяют как шариковые, так и роликовые подшипники в зависимости от класса велосипеда и условий эксплуатации.

Энергетические затраты на привод механизмов с различными типами подшипников существенно различаются. Шариковые подшипники потребляют на 10-20% меньше энергии благодаря меньшему коэффициенту трения. В масштабах промышленного предприятия это может составлять тысячи киловатт-часов в год. Инвестиции в энергоэффективные подшипники окупаются за 2-3 года за счет снижения энергозатрат.

Тренды развития подшипниковой индустрии направлены на создание гибридных конструкций, сочетающих преимущества обоих типов. Подшипники с керамическими телами качения показывают увеличение ресурса в 3-5 раз при сохранении скоростных характеристик шариковых конструкций. Интеллектуальные подшипники с встроенными датчиками состояния позволяют оптимизировать режимы работы и предотвращать аварийные ситуации.

Влияние на окружающую среду становится важным фактором выбора. Долговечные роликовые подшипники сокращают количество отходов и потребность в сырье для производства новых изделий. Энергоэффективные шариковые подшипники снижают выбросы CO2 за счет уменьшения энергопотребления. Концепция устойчивого развития требует комплексного подхода к оценке экологического воздействия.

Перспективы применения новых материалов открывают возможности для создания подшипников с уникальными свойствами. Углеродные нанотрубки в смазочных материалах снижают трение на 30-40%. Аддитивные технологии позволяют создавать подшипники сложной геометрии, оптимизированные под конкретные условия эксплуатации. Развитие материаловедения обещает революционные изменения в подшипниковой индустрии в ближайшие десятилетия.

Цифровизация производства и эксплуатации подшипников открывает новые возможности для оптимизации их работы. Системы мониторинга вибрации и температуры позволяют прогнозировать отказы и планировать техническое обслуживание. Машинное обучение помогает оптимизировать режимы смазки и нагружения для максимального продления ресурса подшипников различных типов.ическое оборудование требует особо надежных подшипников с длительным ресурсом. Ветрогенераторы используют крупногабаритные роликовые подшипники в главных валах для восприятия нагрузок от лопастей. Турбины электростанций применяют комбинированные подшипниковые узлы с шариковыми подшипниками для радиальных нагрузок и роликовыми упорными для осевых усилий.

Критерии выбора и практические рекомендации

orig-2-2Анализ нагрузок является первым шагом в выборе типа подшипника. Радиальные нагрузки до 80% от динамической грузоподъемности лучше воспринимаются шариковыми подшипниками. При превышении этого порога следует рассматривать роликовые конструкции. Осевые нагрузки эффективнее воспринимаются шариковыми подшипниками благодаря возможности использования упорно-радиальных схем.

Скоростной режим работы критичен для долговечности подшипника. При скоростях свыше 10,000 об/мин шариковые подшипники являются единственным разумным выбором. Параметр DN (произведение диаметра на частоту вращения) не должен превышать 300,000 для роликовых и 600,000 для шариковых подшипников в стандартном исполнении.

Точность механизма определяет класс точности подшипника. Для обычного оборудования достаточно шариковых подшипников класса 0 или 6. Прецизионные станки требуют класса 5 или выше, что экономически оправдано только для шариковых конструкций. Роликовые подшипники высокой точности значительно дороже и применяются в особых случаях.

Условия смазки влияют на выбор типа подшипника. Густая консистентная смазка лучше удерживается в роликовых подшипниках благодаря большей площади контакта. Жидкая смазка под давлением эффективнее работает с шариковыми подшипниками, обеспечивая лучший отвод тепла. Системы централизованной смазки предпочтительны для роликовых подшипников в тяжелых условиях.

Экономические соображения часто становятся решающим фактором. Шариковые подшипники дешевле в производстве и имеют более широкую номенклатуру. Роликовые подшипники дороже, но обеспечивают больший ресурс при правильном применении. Совокупная стоимость владения должна учитывать не только цену подшипника, но и затраты на обслуживание и простои оборудования.

Условия окружающей среды накладывают дополнительные ограничения на выбор. Агрессивные среды требуют специальных уплотнений, которые лучше реализуются в шариковых подшипниках. Высокие температуры ограничивают применение роликовых подшипников из-за температурных деформаций. Ударные нагрузки лучше воспринимаются роликовыми подшипниками благодаря большей площади контакта.

Экономический анализ и перспективы развития

Фактор стоимости Шариковые подшипники Роликовые подшипники Экономический эффект
Цена подшипника 100% 150-250% Базовая стоимость
Срок службы 8,000 ч 20,000 ч Роликовые выгоднее в 1.5 раза
Энергопотребление 100% 110-130% Шариковые экономичнее на 15%
Обслуживание Простое Сложное Дополнительные затраты 20-30%
Простои при замене 2-4 часа 6-12 часов Потери производства

Стоимость жизненного цикла подшипника включает не только первоначальную цену, но и эксплуатационные расходы. Роликовые подшипники имеют более высокую начальную стоимость, но обеспечивают больший ресурс работы. В приложениях с высокими нагрузками экономический эффект от применения роликовых подшипников может достигать 40-60% за счет снижения частоты замен.
